redis (五) RDB日志详解
本文中的源码来自 Redis 5.0 ，RDB持久化过程的相关源码都在 rdb.c 文件中.
整体流程

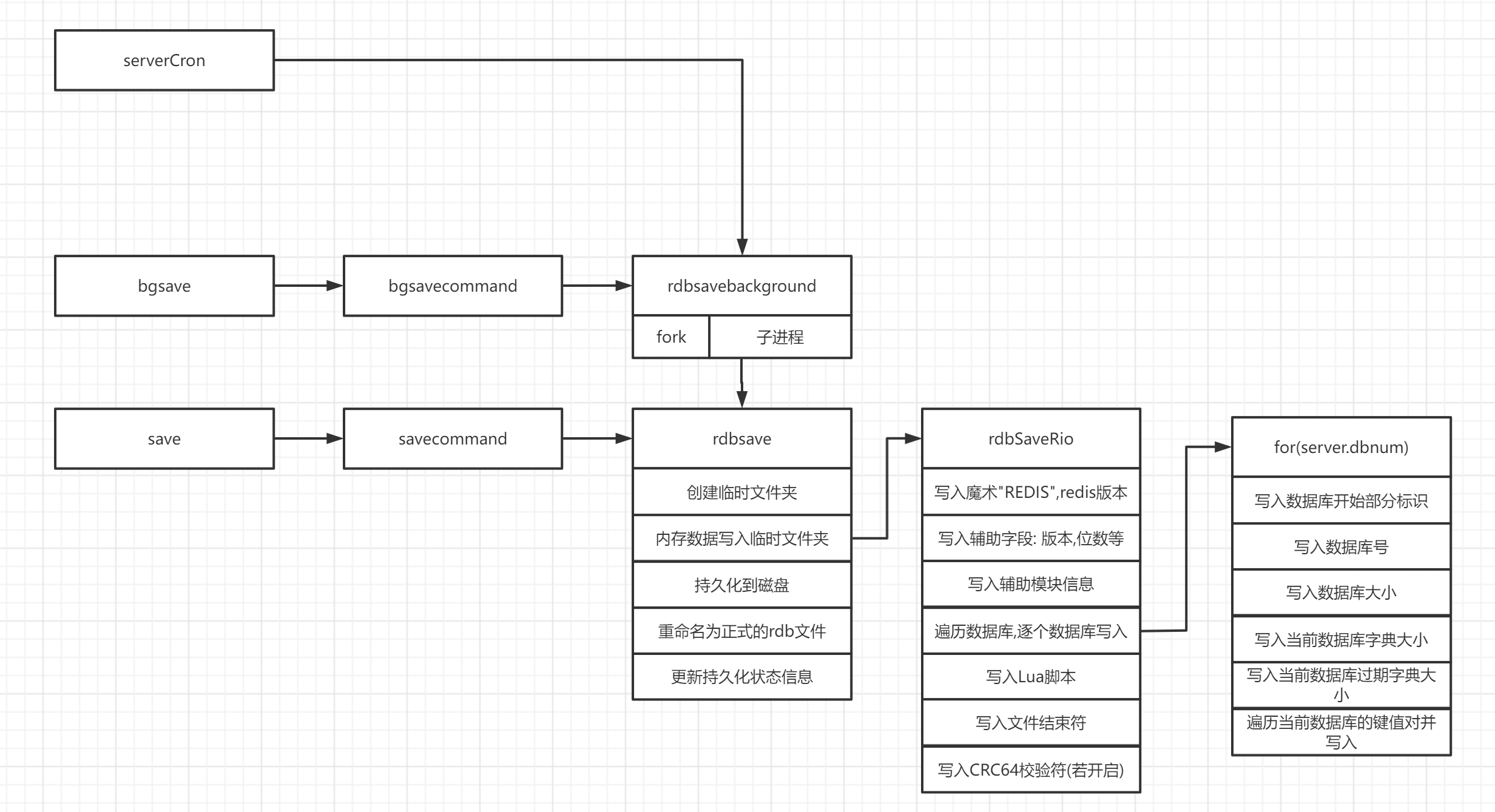

.png)
上图表明了三种触发 RDB 持久化的手段之间的整体关系。通过 serverCron 自动触发的 RDB 相当于直接调用了 bgsave 指令的流程进行处理。而 bgsave 的处理流程启动子进程后，调用了 save 指令的处理流程。
各流程详解
serverCron(自动触发持久化逻辑)
redisServer 结构体的 save_params指向拥有三个值的数组，该数组的值与 redis.conf 文件中 save 配置项一一对应。dirty 记录着有多少键值发生变化， lastsave记录着上次 RDB 持久化的时间。
serverCron 函数就是遍历该数组的值，检查当前 Redis 状态是否符合触发 RDB 持久化的条件，比如说距离上次 RDB 持久化过去了 900 秒并且有至少一条数据发生变更。
rdb涉及到的参数
struct redisServer {
/** 省略其他参数 */
/* RDB persistence */
long long dirty; /* Changes to DB from the last save */
long long dirty_before_bgsave; /* Used to restore dirty on failed BGSAVE */
pid_t rdb_child_pid; /* PID of RDB saving child */
struct saveparam *saveparams; /* Save points array for RDB */
int saveparamslen; /* Number of saving points */
char *rdb_filename; /* Name of RDB file */
int rdb_compression; /* Use compression in RDB? */
int rdb_checksum; /* Use RDB checksum? */
time_t lastsave; /* Unix time of last successful save */
time_t lastbgsave_try; /* Unix time of last attempted bgsave */
time_t rdb_save_time_last; /* Time used by last RDB save run. */
time_t rdb_save_time_start; /* Current RDB save start time. */
int rdb_bgsave_scheduled; /* BGSAVE when possible if true. */
int rdb_child_type; /* Type of save by active child. */
int lastbgsave_status; /* C_OK or C_ERR */
int stop_writes_on_bgsave_err; /* Don't allow writes if can't BGSAVE */
int rdb_pipe_write_result_to_parent; /* RDB pipes used to return the state */
int rdb_pipe_read_result_from_child; /* of each slave in diskless SYNC. */
/* Pipe and data structures for child -> parent info sharing. */
int child_info_pipe[2]; /* Pipe used to write the child_info_data. */
struct {
int process_type; /* AOF or RDB child? */
size_t cow_size; /* Copy on write size. */
unsigned long long magic; /* Magic value to make sure data is valid. */
} child_info_data;
}
serverCron函数相关逻辑-server.c
int serverCron(struct aeEventLoop *eventLoop, long long id, void *clientData) {
/* 省略其他逻辑 */
/* 检查后台是否正在进行 rdb 或者 aof 操作 */
/* Check if a background saving or AOF rewrite in progress terminated. */
if (server.rdb_child_pid != -1 || server.aof_child_pid != -1 ||
ldbPendingChildren())
{
int statloc;
pid_t pid;
if ((pid = wait3(&statloc,WNOHANG,NULL)) != 0) {
int exitcode = WEXITSTATUS(statloc);
int bysignal = 0;
if (WIFSIGNALED(statloc)) bysignal = WTERMSIG(statloc);
if (pid == -1) {
serverLog(LL_WARNING,"wait3() returned an error: %s. "
"rdb_child_pid = %d, aof_child_pid = %d",
strerror(errno),
(int) server.rdb_child_pid,
(int) server.aof_child_pid);
} else if (pid == server.rdb_child_pid) {
backgroundSaveDoneHandler(exitcode,bysignal);
if (!bysignal && exitcode == 0) receiveChildInfo();
} else if (pid == server.aof_child_pid) {
backgroundRewriteDoneHandler(exitcode,bysignal);
if (!bysignal && exitcode == 0) receiveChildInfo();
} else {
if (!ldbRemoveChild(pid)) {
serverLog(LL_WARNING,
"Warning, detected child with unmatched pid: %ld",
(long)pid);
}
}
updateDictResizePolicy();
closeChildInfoPipe();
}
} else {
/* If there is not a background saving/rewrite in progress check if
* we have to save/rewrite now. */
/** 遍历每一个rdb 保存条件*/
for (j = 0; j < server.saveparamslen; j++) {
struct saveparam *sp = server.saveparams+j;
/* Save if we reached the given amount of changes,
* the given amount of seconds, and if the latest bgsave was
* successful or if, in case of an error, at least
* CONFIG_BGSAVE_RETRY_DELAY seconds already elapsed. */
/** 如果数据保存记录 大于规定的修改次数 且距离 上一次保存的时间大于规定时间或者上次BGSAVE命令执行成功，
才执行 BGSAVE 操作*/
if (server.dirty >= sp->changes &&
server.unixtime-server.lastsave > sp->seconds &&
(server.unixtime-server.lastbgsave_try >
CONFIG_BGSAVE_RETRY_DELAY ||
server.lastbgsave_status == C_OK))
{
/** 记录日志*/
serverLog(LL_NOTICE,"%d changes in %d seconds. Saving...",
sp->changes, (int)sp->seconds);
rdbSaveInfo rsi, *rsiptr;
rsiptr = rdbPopulateSaveInfo(&rsi);
/** 异步保存*/
rdbSaveBackground(server.rdb_filename,rsiptr);
break;
}
}
/* 省略其他逻辑 */
}
bgsaveCommand(子进程后台执行rdb持久化检查状态)
执行 bgsave 指令时，Redis 会先触发 bgsaveCommand 进行当前状态检查，然后才会调用 rdbSaveBackground.
bgsaveCommand相关逻辑 – rdb.c
/* BGSAVE [SCHEDULE] */
void bgsaveCommand(client *c) {
int schedule = 0;
/* The SCHEDULE option changes the behavior of BGSAVE when an AOF rewrite
* is in progress. Instead of returning an error a BGSAVE gets scheduled. */
if (c->argc > 1) {
if (c->argc == 2 && !strcasecmp(c->argv[1]->ptr,"schedule")) {
schedule = 1;
} else {
addReply(c,shared.syntaxerr);
return;
}
}
rdbSaveInfo rsi, *rsiptr;
rsiptr = rdbPopulateSaveInfo(&rsi);
if (server.rdb_child_pid != -1) {
/** 是否存在rdb持久化的进程id, 若进程id不为-1,则返回,并记录异常文案*/
addReplyError(c,"Background save already in progress");
} else if (server.aof_child_pid != -1) {
/** 是否存在aof持久化的进程id, 若进程id不为-1,怎判断是否存在定时任务参数*/
if (schedule) {
/** 若存在定时任务,则打上定时保存标记,并直接返回,记录状态日志 */
server.rdb_bgsave_scheduled = 1;
addReplyStatus(c,"Background saving scheduled");
} else {
/** 若干不存在定时任务,则返回,并记录异常文案 */
addReplyError(c,
"An AOF log rewriting in progress: can't BGSAVE right now. "
"Use BGSAVE SCHEDULE in order to schedule a BGSAVE whenever "
"possible.");
}
} else if (rdbSaveBackground(server.rdb_filename,rsiptr) == C_OK) {/**若rdb与aof都没有进行,则调用rdbSaveBackground方法来fork子进程处理rdb持久化,并返回,记录状态日志. */
addReplyStatus(c,"Background saving started");
} else {
/** 记录其他异常日志*/
addReply(c,shared.err);
}
}
rdbSaveBackground(fork子进程)
rdbSaveBackground 函数中最主要的工作就是调用 fork 命令生成子流程，然后在子流程中执行 rdbSave函数，也就是 save 指令最终会触发的函数。
根据调用方（父进程或者子进程）不同，有两种不同的执行逻辑。
- 如果调用方是父进程，则fork出子进程，保存子进程信息后直接返回。
- 如果调用方是子进程则调用rdbSave执行RDB持久化逻辑，持久化完成后退出子进程。
父进程内存占用过大，fork过程会比较耗时，在这个过程中父进程无法对外提供服务；fork的过程会拷贝一份与主进程一样的内存,所以redis内存空间会翻倍,需要注意剩余内存的大小.
info stats命令查看latest_fork_usec选项，可以获取最近一个fork以操作的耗时。
rdbSaveBackground函数相关逻辑–rdb.c
int rdbSaveBackground(char *filename, rdbSaveInfo *rsi) {
pid_t childpid;
long long start;
/**检查后台是否正在执行 aof 或者 rdb 操作*/
if (server.aof_child_pid != -1 || server.rdb_child_pid != -1) return C_ERR;
/**拿出 数据保存记录，保存为 上次记录*/
server.dirty_before_bgsave = server.dirty;
/**bgsave 时间*/
server.lastbgsave_try = time(NULL);
/** 创建子进程*/
openChildInfoPipe();
/** 记录开始时间*/
start = ustime();
/** fork子进程*/
if ((childpid = fork()) == 0) {
int retval;
/* Child */
/** 关闭子进程中无用的资源,在frok之后, 比如:关闭子进程继承的 socket 监听, 关闭集群锁定(若有), 释放对service.pidfile文件的持有并设置为null来不可达处理*/
closeClildUnusedResourceAfterFork();
/** 子进程 title 修改*/
redisSetProcTitle("redis-rdb-bgsave");
/** 执行rdb 写入操作*/
retval = rdbSave(filename,rsi);
/** 执行完毕后*/
if (retval == C_OK) {
size_t private_dirty = zmalloc_get_private_dirty(-1);
if (private_dirty) {
serverLog(LL_NOTICE,
"RDB: %zu MB of memory used by copy-on-write",
private_dirty/(1024*1024));
}
server.child_info_data.cow_size = private_dirty;
sendChildInfo(CHILD_INFO_TYPE_RDB);
}
/** 退出子进程*/
exitFromChild((retval == C_OK) ? 0 : 1);
} else {
/* Parent */
/** 进行fork时间的统计和信息记录，比如说rdb_save_time_start、rdb_child_pid、和rdb_child_type */
server.stat_fork_time = ustime()-start;
server.stat_fork_rate = (double) zmalloc_used_memory() * 1000000 / server.stat_fork_time / (1024*1024*1024); /* GB per second. */
latencyAddSampleIfNeeded("fork",server.stat_fork_time/1000);
if (childpid == -1) {
closeChildInfoPipe();
server.lastbgsave_status = C_ERR;
serverLog(LL_WARNING,"Can't save in background: fork: %s",
strerror(errno));
return C_ERR;
}
serverLog(LL_NOTICE,"Background saving started by pid %d",childpid);
server.rdb_save_time_start = time(NULL);
server.rdb_child_pid = childpid;
server.rdb_child_type = RDB_CHILD_TYPE_DISK;
updateDictResizePolicy();
return C_OK;
}
return C_OK; /* unreached */
}
rdbSave(RDB 持久化函数)
真正进行 RDB 持久化的函数
大致的流程:
打开一个临时文件，
调用 rdbSaveRio函数，将当前 Redis 的内存信息写入到这个临时文件中，
调用 fflush、 fsync 和 fclose 接口将文件写入磁盘中，
使用 rename 将临时文件改名为 正式的 RDB 文件，
记录 dirty 和 lastsave等状态信息。
**rdbSave–rdb.c **
/* Save the DB on disk. Return C_ERR on error, C_OK on success. */
int rdbSave(char *filename, rdbSaveInfo *rsi) {
char tmpfile[256];
char cwd[MAXPATHLEN]; /* Current working dir path for error messages. */
FILE *fp;
rio rdb;
int error = 0;
snprintf(tmpfile,256,"temp-%d.rdb", (int) getpid());
/** 生成tmpfile文件名 temp-[pid].rdb,并打开 */
fp = fopen(tmpfile,"w");
if (!fp) {
/**tmp文件打开异常日志记录 */
char *cwdp = getcwd(cwd,MAXPATHLEN);
serverLog(LL_WARNING,
"Failed opening the RDB file %s (in server root dir %s) "
"for saving: %s",
filename,
cwdp ? cwdp : "unknown",
strerror(errno));
return C_ERR;
}
/** 初始化rio结构 */
rioInitWithFile(&rdb,fp);
if (server.rdb_save_incremental_fsync)
rioSetAutoSync(&rdb,REDIS_AUTOSYNC_BYTES);
/** 主要逻辑:内存写入临时文件.*/
if (rdbSaveRio(&rdb,&error,RDB_SAVE_NONE,rsi) == C_ERR) {
errno = error;
goto werr;
}
/* Make sure data will not remain on the OS's output buffers */
/**缓存数据从应用层缓存刷新到内核*/
if (fflush(fp) == EOF) goto werr;
/**作用于文件描述符，用于将内核缓存刷新到物理设备上。*/
if (fsync(fileno(fp)) == -1) goto werr;
/**关闭文件*/
if (fclose(fp) == EOF) goto werr;
/* Use RENAME to make sure the DB file is changed atomically only
* if the generate DB file is ok. */
/**重新命名 rdb 文件，把之前临时的名称修改为正式的 rdb 文件名称*/
if (rename(tmpfile,filename) == -1) {
/** 异常处理,断开临时文件的持有.*/
char *cwdp = getcwd(cwd,MAXPATHLEN);
serverLog(LL_WARNING,
"Error moving temp DB file %s on the final "
"destination %s (in server root dir %s): %s",
tmpfile,
filename,
cwdp ? cwdp : "unknown",
strerror(errno));
unlink(tmpfile);
return C_ERR;
}
/**写入完成，打印日志*/
serverLog(LL_NOTICE,"DB saved on disk");
/** 清理数据保存记录*/
server.dirty = 0;
/** 最后一次完成 SAVE 命令的时间*/
server.lastsave = time(NULL);
/** 最后一次 bgsave 的状态置位 成功*/
server.lastbgsave_status = C_OK;
return C_OK;
/** 当发生异常, 保存日志,关闭文件,断开临时文件的持有.*/
werr:
serverLog(LL_WARNING,"Write error saving DB on disk: %s", strerror(errno));
fclose(fp);
unlink(tmpfile);
return C_ERR;
}
rdbSaveRio(格式化保存)

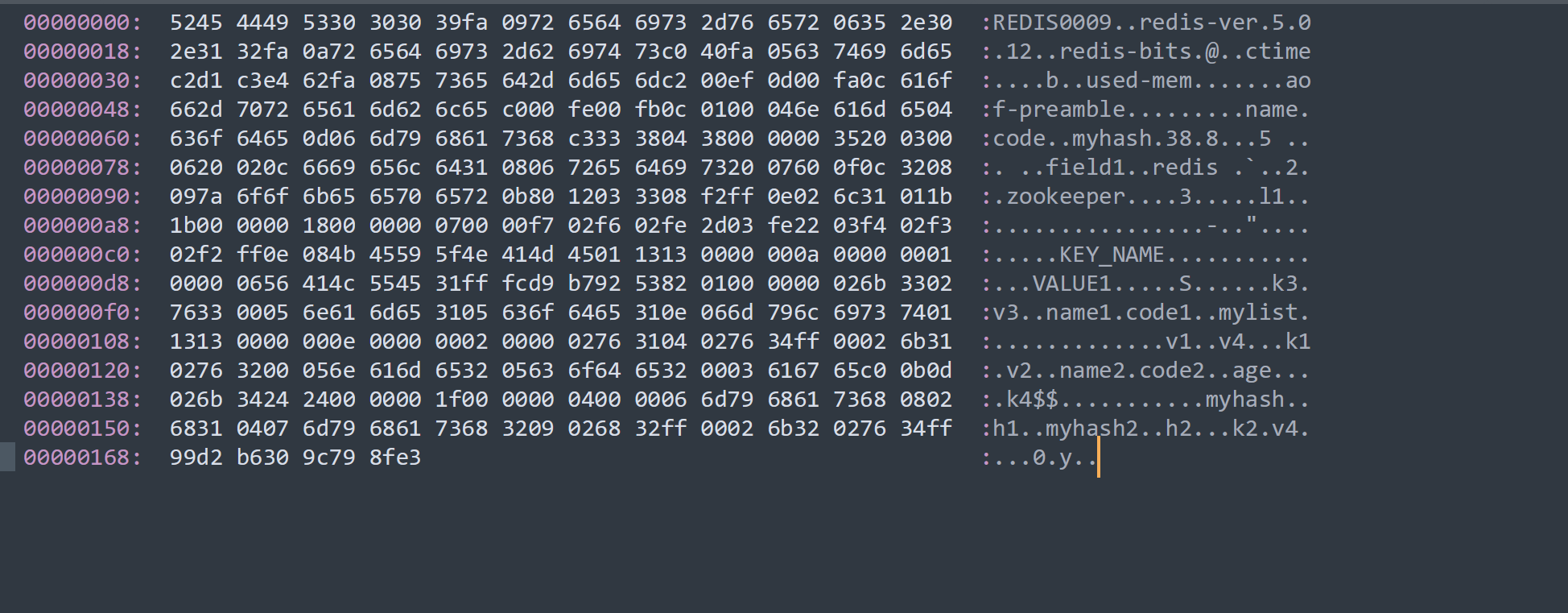

rdbSaveRio 会将 Redis 内存中的数据以相对紧凑的格式写入到文件.
大致流程:

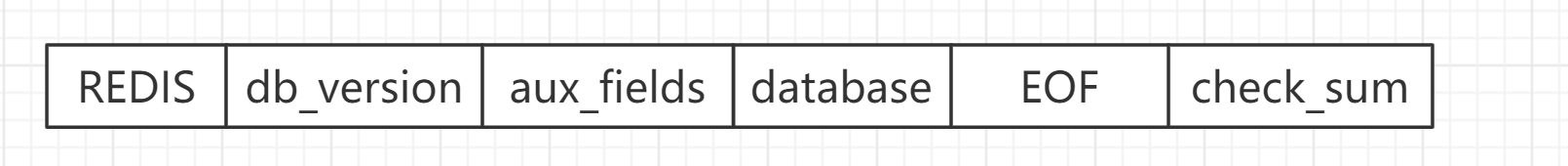

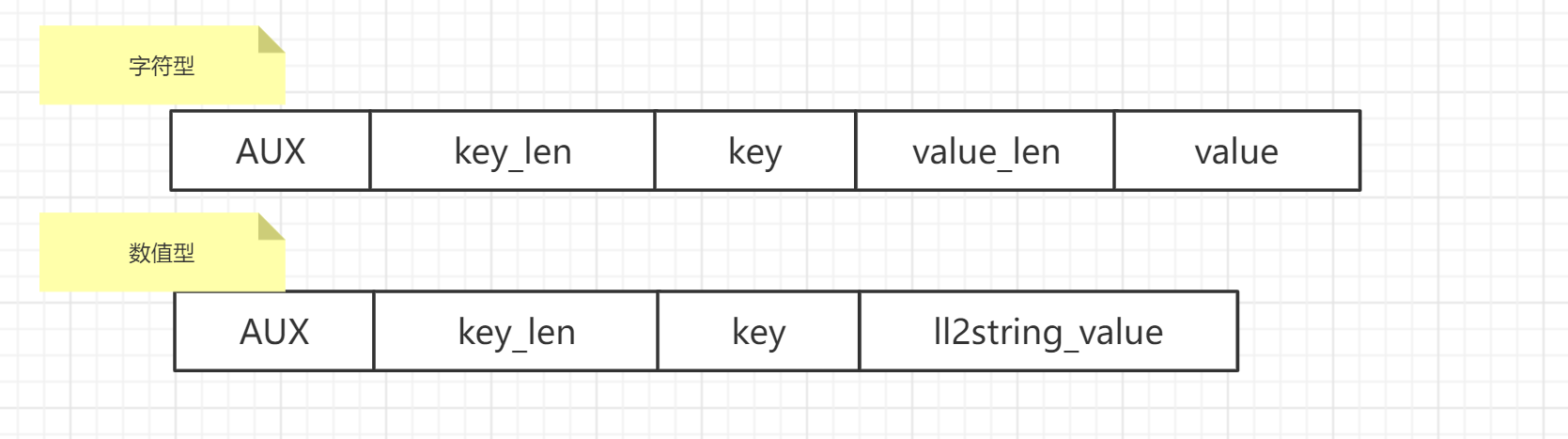

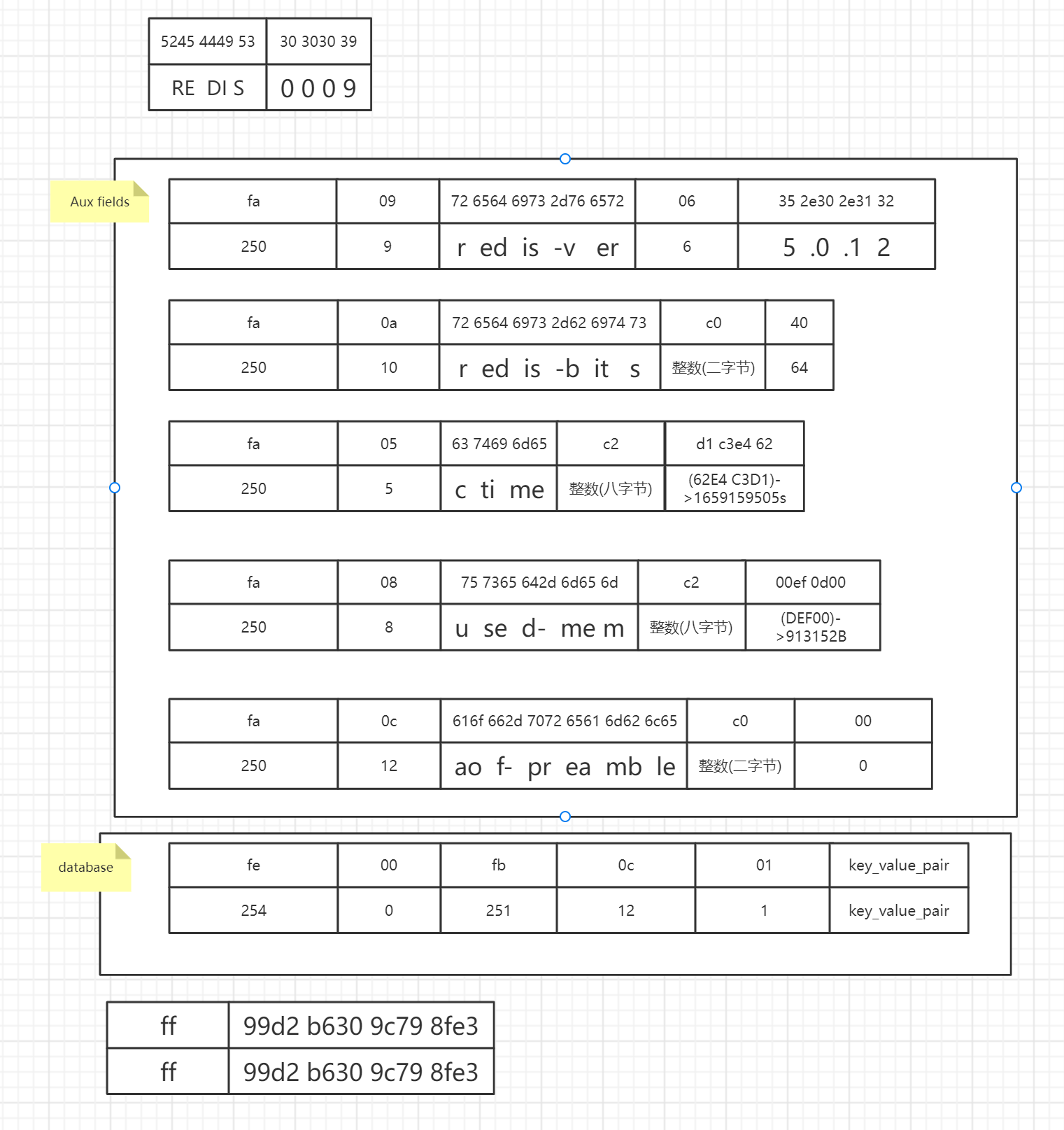

- 先写入 REDIS 魔法值，然后是 RDB 文件的版本( rdb_version )，额外辅助信息 ( aux )。辅助信息中包含了 Redis 的版本，内存占用和复制库( repl-id )和偏移量( repl-offset )等

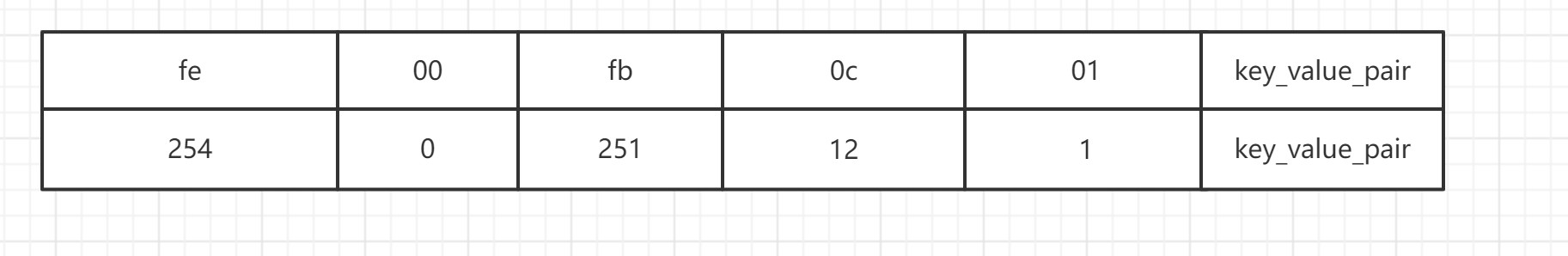

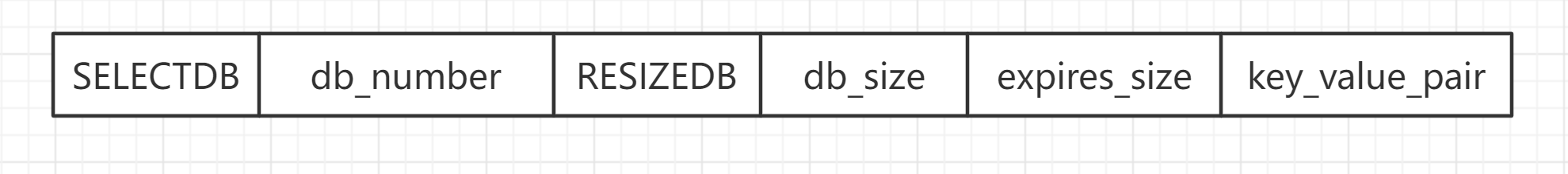

- 遍历数据库,先写入 RDB_OPCODE_SELECTDB识别码和数据库编号，接着写入 RDB_OPCODE_RESIZEDB识别码和数据库键值数量和待失效键值数量，最后会遍历所有的键值，依次写入。在写入键值时，当该键值有失效时间时，会先写入 RDB_OPCODE_EXPIRETIME_MS识别码和失效时间，然后写入键值类型的识别码，最后再写入键和值。
- 完数据库信息后，还会把 Lua 相关的信息写入，最后再写入 RDB_OPCODE_EOF结束符识别码和校验值.
rdbSaveRio-rdb.c
/* Produces a dump of the database in RDB format sending it to the specified
* Redis I/O channel. On success C_OK is returned, otherwise C_ERR
* is returned and part of the output, or all the output, can be
* missing because of I/O errors.
*
* When the function returns C_ERR and if 'error' is not NULL, the
* integer pointed by 'error' is set to the value of errno just after the I/O
* error. */
int rdbSaveRio(rio *rdb, int *error, int flags, rdbSaveInfo *rsi) {
dictIterator *di = NULL;
dictEntry *de;
char magic[10];
int j;
uint64_t cksum;
size_t processed = 0;
if (server.rdb_checksum)
rdb->update_cksum = rioGenericUpdateChecksum;
snprintf(magic,sizeof(magic),"REDIS%04d",RDB_VERSION);
/**写入 REDIS 魔法值*/
if (rdbWriteRaw(rdb,magic,9) == -1) goto werr;
/**写入辅助信息 REDIS版本,服务器操作系统位数,当前时间,复制信息比如repl-stream-db,repl-id和repl-offset等等数据 */
if (rdbSaveInfoAuxFields(rdb,flags,rsi) == -1) goto werr;
/** 写入额外辅助信息. */
if (rdbSaveModulesAux(rdb, REDISMODULE_AUX_BEFORE_RDB) == -1) goto werr;
/** 遍历数据库*/
for (j = 0; j < server.dbnum; j++) {
/**获取数据库指针地址和数据库字典*/
redisDb *db = server.db+j;
dict *d = db->dict;
if (dictSize(d) == 0) continue;
di = dictGetSafeIterator(d);
/* Write the SELECT DB opcode */
/**写入数据库部分的开始标识*/
if (rdbSaveType(rdb,RDB_OPCODE_SELECTDB) == -1) goto werr;
/** 写入当前数据库号*/
if (rdbSaveLen(rdb,j) == -1) goto werr;
/* Write the RESIZE DB opcode. We trim the size to UINT32_MAX, which
* is currently the largest type we are able to represent in RDB sizes.
* However this does not limit the actual size of the DB to load since
* these sizes are just hints to resize the hash tables. */
uint64_t db_size, expires_size;
/**获取数据库字典大小和过期键字典大小*/
db_size = dictSize(db->dict);
expires_size = dictSize(db->expires);
/**写入当前待写入数据的类型，此处为 RDB_OPCODE_RESIZEDB，表示数据库大小*/
if (rdbSaveType(rdb,RDB_OPCODE_RESIZEDB) == -1) goto werr;
/**写入获取数据库字典大小和过期键字典大小*/
if (rdbSaveLen(rdb,db_size) == -1) goto werr;
if (rdbSaveLen(rdb,expires_size) == -1) goto werr;
/* Iterate this DB writing every entry */
/**遍历当前数据库的键值对*/
while((de = dictNext(di)) != NULL) {
sds keystr = dictGetKey(de);
robj key, *o = dictGetVal(de);
long long expire;
/**初始化 key*/
initStaticStringObject(key,keystr);
/**获取键的过期数据 */
expire = getExpire(db,&key);
/** 保存键值对数据*/
if (rdbSaveKeyValuePair(rdb,&key,o,expire) == -1) goto werr;
/* When this RDB is produced as part of an AOF rewrite, move
* accumulated diff from parent to child while rewriting in
* order to have a smaller final write. */
if (flags & RDB_SAVE_AOF_PREAMBLE &&
rdb->processed_bytes > processed+AOF_READ_DIFF_INTERVAL_BYTES)
{
processed = rdb->processed_bytes;
aofReadDiffFromParent();
}
}
dictReleaseIterator(di);
di = NULL; /* So that we don't release it again on error. */
}
/* If we are storing the replication information on disk, persist
* the script cache as well: on successful PSYNC after a restart, we need
* to be able to process any EVALSHA inside the replication backlog the
* master will send us. */
/**保存 Lua 脚本*/
if (rsi && dictSize(server.lua_scripts)) {
di = dictGetIterator(server.lua_scripts);
while((de = dictNext(di)) != NULL) {
robj *body = dictGetVal(de);
if (rdbSaveAuxField(rdb,"lua",3,body->ptr,sdslen(body->ptr)) == -1)
goto werr;
}
dictReleaseIterator(di);
di = NULL; /* So that we don't release it again on error. */
}
if (rdbSaveModulesAux(rdb, REDISMODULE_AUX_AFTER_RDB) == -1) goto werr;
/* EOF opcode */
/**写入结束符*/
if (rdbSaveType(rdb,RDB_OPCODE_EOF) == -1) goto werr;
/* CRC64 checksum. It will be zero if checksum computation is disabled, the
* loading code skips the check in this case. */
cksum = rdb->cksum;
memrev64ifbe(&cksum);
/**写入CRC64校验*/
if (rioWrite(rdb,&cksum,8) == 0) goto werr;
return C_OK;
werr:
if (error) *error = errno;
if (di) dictReleaseIterator(di);
return C_ERR;
}
rdbSaveKeyValuePair(键值对写入)
rdbSaveKeyValuePair-rdb.c
int rdbSaveKeyValuePair(rio *rdb, robj *key, robj *val, long long expiretime) {
int savelru = server.maxmemory_policy & MAXMEMORY_FLAG_LRU;
int savelfu = server.maxmemory_policy & MAXMEMORY_FLAG_LFU;
/* Save the expire time */
if (expiretime != -1) {
/**写入过期时间操作码标识*/
if (rdbSaveType(rdb,RDB_OPCODE_EXPIRETIME_MS) == -1) return -1;
if (rdbSaveMillisecondTime(rdb,expiretime) == -1) return -1;
}
/* Save the LRU info. */
if (savelru) {
/**写入LRU空闲时间操作码标识*/
uint64_t idletime = estimateObjectIdleTime(val);
idletime /= 1000; /* Using seconds is enough and requires less space.*/
if (rdbSaveType(rdb,RDB_OPCODE_IDLE) == -1) return -1;
if (rdbSaveLen(rdb,idletime) == -1) return -1;
}
/* Save the LFU info. */
if (savelfu) {
/** 写入LFU访问频率操作码标识*/
uint8_t buf[1];
buf[0] = LFUDecrAndReturn(val);
/* We can encode this in exactly two bytes: the opcode and an 8
* bit counter, since the frequency is logarithmic with a 0-255 range.
* Note that we do not store the halving time because to reset it
* a single time when loading does not affect the frequency much. */
if (rdbSaveType(rdb,RDB_OPCODE_FREQ) == -1) return -1;
if (rdbWriteRaw(rdb,buf,1) == -1) return -1;
}
/* Save type, key, value */
/**写入键值对的类型标识*/
if (rdbSaveObjectType(rdb,val) == -1) return -1;
/**写入键值对的key*/
if (rdbSaveStringObject(rdb,key) == -1) return -1;
/**写入键值对的value*/
if (rdbSaveObject(rdb,val,key) == -1) return -1;
return 1;
}
rdb文件格式
RDB文件为二进制格式保存.
解析rdb文件示例
前置知识
Length Encoding 长度编码
| 字节数 | 长度 | 含义 |
|---|---|---|
| 00pppppp | 1个字节 | 长度小于或等于63个字节（6位）的字符串值 |
| 01pppppp(qqqqqqqq) | 2字节 | 长度小于或等于16383字节（14位）的字符串值 |
| 10______<4 byte> | 5字节 | 接下来的4个字节包含一个无符号的int。长度大于或等于16384个字节的字符串值 |
| 1100____ | 3个字节 | 整数编码为16位带符号（2个字节） |
| 1101____ | 5字节 | 整数编码为32位带符号（4个字节） |
| 1110____ | 9字节 | 整数编码为64位带符号（8个字节） |
| 1111____ | 4字节 | 整数编码为24位带符号（3个字节） |
总体结构– rdbSave方法
.png)
REDIS（常量）：RDB文件的最开头是REDIS部分，这个部分的长度为5字节，保存着“REDIS”五个字符。 通过这五个字符，程序可以在载入文件时，快速检查所载入的文件是否RDB文件
db_version（变量）：长度为4字节，它的值是一个字符串表示的整数，这个整数记录了RDB文件的 版本号，
比如二进制中的30303039,转成十进制是48 48 48 57, 对应的ascii码值是 0 0 0 9,就代表RDB文件的版本为第九版
aux_fields(辅助字段) : 通用字符串字段，用于向
RDB添加状态，Version 7加入的，向后兼容。AUX字段由键和值两个字符串组成。主要有以下字段redis-ver：版本号
redis-bits：OS Arch
ctime：RDB 文件创建时间
used-mem：使用内存大小
repl-stream-db：Redis 服务器的 db 的索引
repl-id：Redis 主实例的 ID（replication id）
repl-offset：Redis 主实例的偏称量（replication offset）
aof-preamble：是否启动aof快照
结构图:
databases（变量）：databases部分包含着零个或任意多个数据库，以及各个数据库中的键值对数据
- 如果服务器的数据库状态为空（所有数据库都是空的），那么这个部分也为空，长度为 0字节
- 如果服务器的数据库状态为非空（有至少一个数据库非空），那么这个部分也为非空， 根据数据库所保存键值对的数量、类型和内容不同，这个部分的长度也会有所不同
EOF（常量）：EOF常量的长度为1字节，这个常量标志着RDB文件正文内容的结束，当读入程序遇到这 个值的时候，它知道所有数据库的所有键值对都已经载入完毕了
check_sum（变量）：check_sum是一个8字节长的无符号整数，保存着一个校验和，这个校验和是程序通过对 REDIS、db_version、databases、EOF四个部分的内容进行计算得出的。服务器在载入RDB文件时，会将载入数据所计算出的校验和与check_sum所记录的校验和进行对比，以此来检查RDB文件是否有出错或者损坏的情况出现
例子:
fa(0xfa): 250 RDB_OPCODE_AUX 辅助键值对开始标志,后面跟着扩展键值对.
ff(0xff): 255 RDB_OPCODE_EOF 文件结束标志.
database文件结构
.png)
- 每个非空数据库在RDB文件中都可以保存为SELECTDB、db_number、REDISDB、db_size、expires_size、key_value_pairs六个部分：
- SELECTDB常量：长度为1字节，当读入程序遇到这个值的时候，它知道接下来要读入的将是一个数据库号码
- db_number：保存着一个数据库号码，根据号码的大小不同，这个部分的长度可以是1字 节、2字节或者5字节。当程序读入db_number部分之后，服务器会调用SELECT命令，根据读入的数据库号码进行数据库切换，使得之后读入的键值对可以载入到正确的数据库中
- db_size: db中key的个数
- expires_size: db中存在过期时间的key个数
- key_value_pairs部分：保存了数据库中的所有键值对数据，如果键值对带有过期时间，那 么过期时间也会和键值对保存在一起。根据键值对的数量、类型、内容以及是否有过期时间 等条件的不同，key_value_pairs部分的长度也会有所不同
例子:
%E4%BE%8B%E5%AD%90.png)
fe(0xfe): 254 RDB_OPCODE_SELECTDB db选择标志,后面跟着二字节的数据库index.
fb(0xfb): 251 RDB_OPCODE_RESIZEDB 后面跟着当前db存在的key个数与存在过期时间的key个数.
keyValuePair结构
rdbSaveRio在写键值时，会调用 rdbSaveKeyValuePair 函数。
每个键值对都有4个部分：
key到期时间戳。这是可选的。
该部分以一个字节标志开始。该标志是：
- 0xfd：以秒为单位指定以下过期值。以下4个字节将Unix时间戳表示为无符号整数。
- 0xfc：指定以下过期值（以毫秒为单位）。以下8个字节将Unix时间戳表示为无符号长。
1个字节的标志，指示值的类型。
key，编码为Redis字符串。
value，根据值类型进行编码的值。
根据键的不同类型写入不同格式，各种键值的类型和格式如下所示:

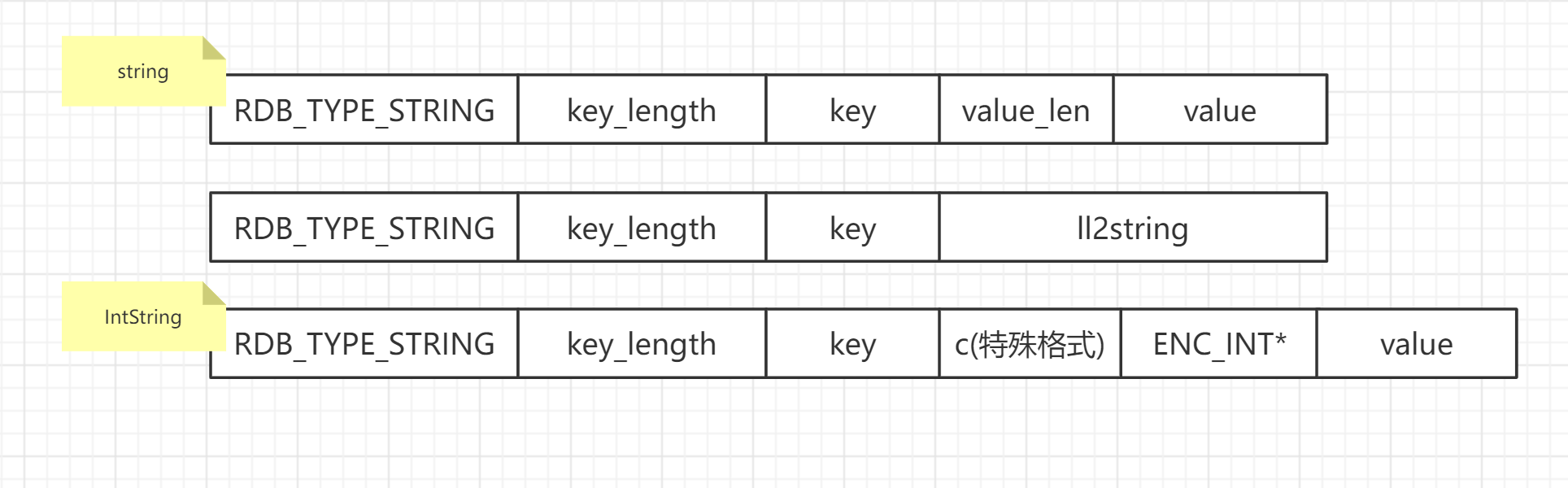

RDB_TYPE_STRING 0
.png)
Redis字符串是二进制安全的——这意味着您可以在其中存储任何内容。它们没有任何特殊的字符串结尾标记。
三种类型的字符串：
长度前缀字符串: 字符串的长度（以字节为单位）首先使用Length Encoding进行编码。此后，将存储字符串的原始字节。
8、16或32位整数: 根据长度编码规则,来确定需要读取的位数作为值.
LZF压缩字符串:
读取方式:
- 使用长度编码从流中读取压缩的长度 clen
- 使用长度编码从流中读取未压缩的长度
- 从流中读取下一个 clen 长度的压缩字节
- 最后，使用LZF算法解压这些字节

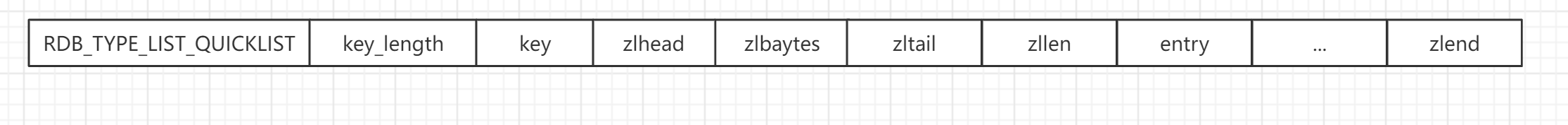

RDB_TYPE_LIST 1
.png)
zlhead: 字符串编码解码，存储当前 key 所属 value 的 bytes 数目以及是否启用了 lzf 等信息。 如 ziplist 以
1B开头，对应 2 进制为0b00011011，后 6 bit 表示为 十进制27，表示当前 ziplist 共有 27 bytes。从 开始读取直到 。zlbytes: 4 byte 无符号整数，采用小端字节序编码。表示当前 ziplist 总占用字节数。
zltail: 4 byte 无符号整数，采用小端字节序编码。代表到达最后一个 entry 需要跳过的字节数。
zllen: 2 byte 无符号整数，采用小端字节序编码。ziplist entry 数目。当用于存储 hash 数据时，entry 数为 key 数 + value数。
entrys: 存储 entry 列表。每个 entry 按如下方法存储。
: 可变长编码，存储前一个 entry 的占用的字节数。使用整数编码。 : 同样是可变长编码，存储当前 entry 的类型以及长度。 : 存储实际数据。依据 指定的类型和长度。采用整数编码或字符串编码。
zlend: 固定以
0xFF结尾。
